微型橋接式轉換器 Bridge M Series ( Micro Type Converter )

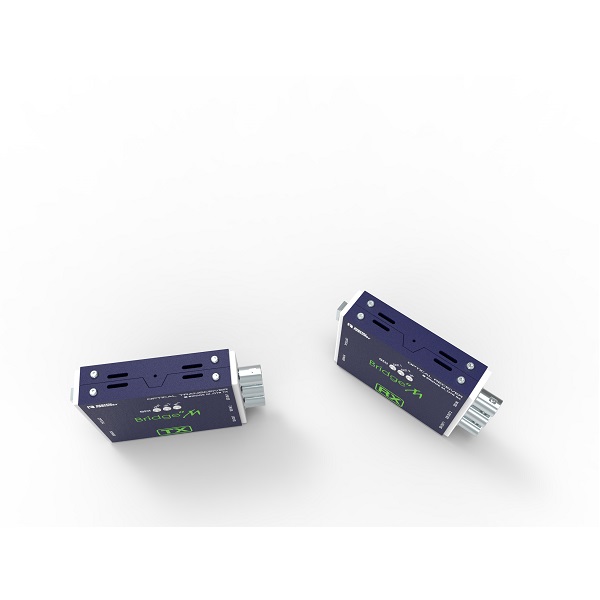

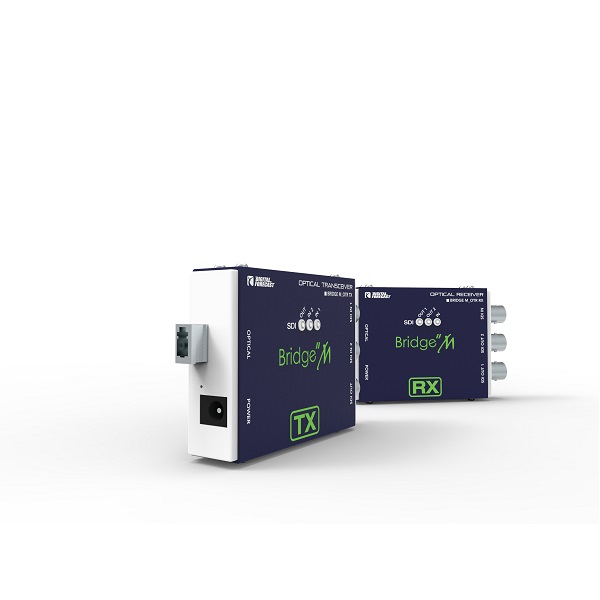

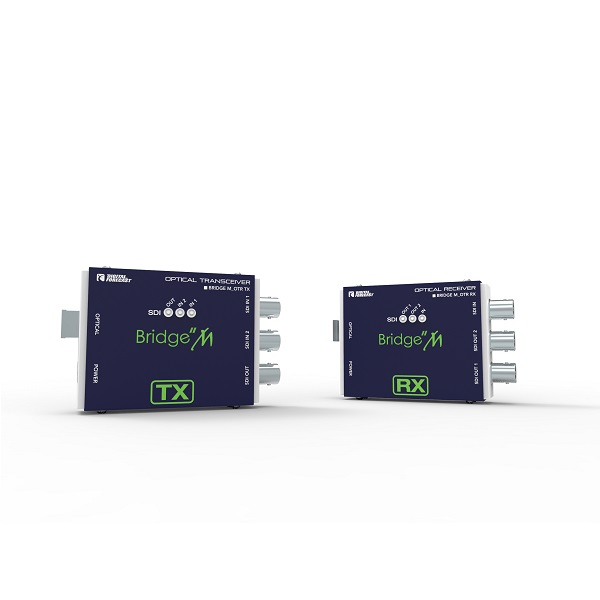

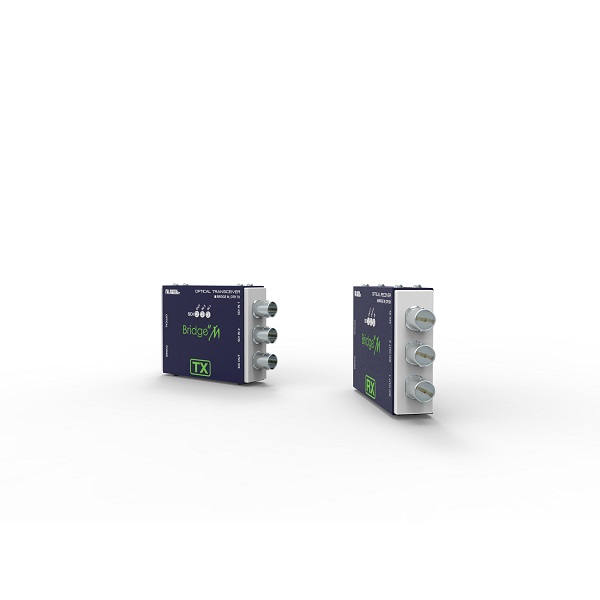

Bridge M_OTR TX / RX 光纖收發器
Digital Forecast- 特點
- 雙向光纖轉 HD/SDI
- 1310nm、1490nm、1550nm FP-LD 光源
- 2 HD/SDI 選擇輸入（發送 SD/HD/3G）
- 1 HD/SDI 接收輸出（接收部分）
- SMPTE 模式（支援病理訊號）
- 使用單模式光纖傳輸距離最高可達10km
- 12V DC 電源供應器（工作電壓範圍：7 ~ 17V DC）
介紹
Bridge M_OTR 是將 SMPTE 標準之一的 3SDI 訊號轉換為光訊號，傳輸距離可達 10Km 的裝置。 其用於發送的Bridge M_OTR TX與用於接收的Bridge M_OTR RX組成，它們是成對工作的。| 型號 | Bridge M__OTR TX / RX | |||||
|---|---|---|---|---|---|---|
| 外觀尺寸（寬x深x高）mm | 78 x 59.2 x 20 (mm) | |||||
| 重量 | 90g | |||||
| 電源等級 | 12 VDC | |||||
| 功耗 | 3.0 瓦特 Watts (最大 : 4 瓦特 Watts) | |||||
| 工作溫度 | -20℃ ~ 70℃ | |||||
| 濕度 | 0 to 95% RH, 無凝結 | |||||
| 數位影像規格 | ||||||
|---|---|---|---|---|---|---|
| 符合 SMPTE 標準的光學 SFP（最高 3 GHz） | ||||||
| 單模式，1310nm/1490nm/1550nm | ||||||
| 傳輸距離最遠可達10Km | ||||||

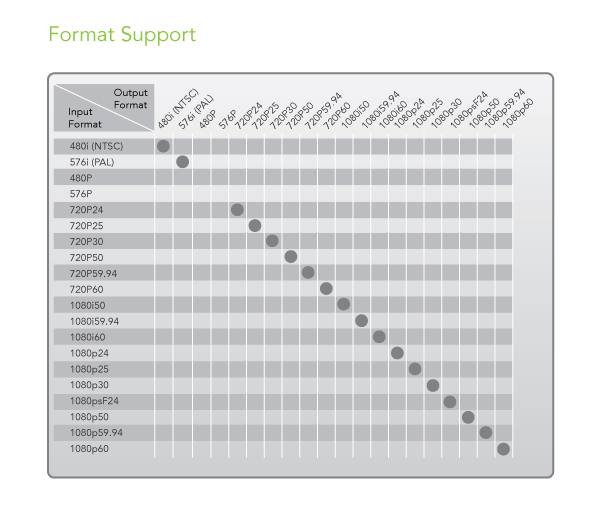

| 支援多速率 SDI 格式 | ||||||
| SMPTE 125M | NTSC (480i 59.94), PAL (576i 50) | |||||
| SMPTE 296M | 720p (60/59.94/50) | |||||
| SMPTE-274M,SMPTE-292M | 1080i (60/59.94/50) 1080p (30/29.97/25/24/23.98) |
|||||
| SMPTE-424M | 1080p (60/59.94) 3G | |||||
 |
