IZT 衛星廣播多重信號源

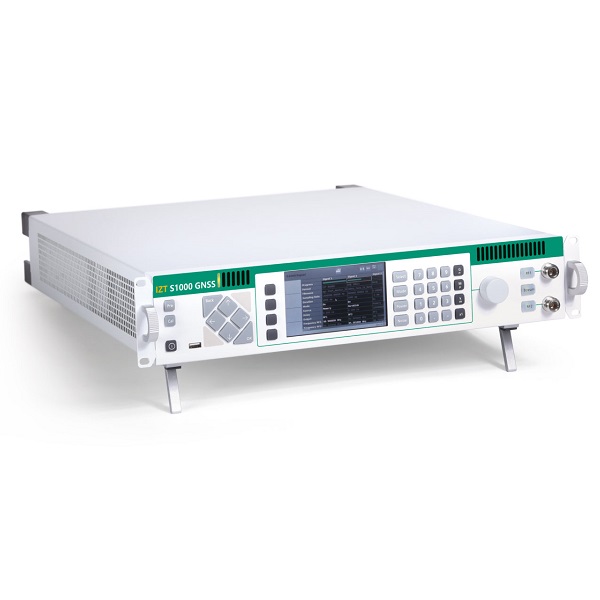

IZT S1000 GNSS 多通道即時訊號產生器

IZT
特點
多標準 GNSS 星座模擬器
所有民用 GNSS 星座（包括 NavIC 和 QZSS）
最多可同時接收 208 個 GNSS 訊號
GNSS 與其他 RF 訊號的組合
硬體在環 (HIL)
資訊娛樂系統測試
多台設備同步
開發和生產的自動化測試

介紹

IZT S1000 GNSS 即時模擬器是一個緊湊型多通道高效能平台，可在一個裝置中進行複雜且多功能的 GNSS 測試。 GNSS 訊號調變由 IZT S1000 GNSS 韌體即時執行，延遲極低。
加入詢問車 (0)
Added to Inquiry list.
IZT S1000 GNSS產品介紹

型號 IZT S1000
技術規格 射頻部份 數值
頻率 範圍 9 kHz to 3 GHz
解析度 0.001 Hz
瞬時頻寬 9 kHz to 30 MHz 30 MHz
90 MHz to 2940 MHz 120 MHz
參照 精度 OCXO
老化 <  5 x 10-8 / year
溫度穩定性 <  1 x 10-8 (0 to 70 °C)
信號穩定度 <  5 x 10-10 / day
預熱時間 10 分鐘
外部引用 可使用
功率等級 最大輸出功率 +20 dBm 典型值
解析度 0.1 dB
不穩定因素  ±0.5 dB: +10 dBm to -50 dBm;
範圍  ±1.0 dB: below -50 dBm
動態範圍 -134 dBm to +20 dBm (峰值)
< 75 dB 典型值
光譜純度 諧波 f < 30 MHz < -30 dBc at +10 dBm
諧波f < 30 MHz < -40 dBc at +10 dBm
非諧波 > 30 MHz < -75 dBc 典型值
非諧波 < 30 MHz < -80 dBc 典型值
IP3輸出 ‹ 30 MHz @ 10 dBm 雙音, 2 MHz 間隔 +35 dBm 典型值
100 MHz @ 10 dBm 雙音, 2 MHz 間隔 +40 dBm 典型值
1575 MHz @ 10 dBm 雙音, 2 MHz 間隔 +34 dBm 典型值
2332.5 MHz@10 dBm 雙音, 2 MHz 間隔 +32 dBm 典型值

S1000 GNSS 參數 數值
整合硬碟 尺寸 1 TB
內部記憶體 尺寸 4 GB, 8 GB (選配)
外部區域網路 連接 3 x 1000 BaseT UDP / TCP / 10 Gbit 光纖
射頻連接埠 數量 1 或 2
連接界面 N型母頭
電源供應
名義值		 輸入電壓範圍 100 V to 240 V (AC)
AC 供應頻率 50 Hz to 60 Hz
最大輸入電流 1.4 A (100 V), 0.6 A (240 V)
EMC   符合 EN 55022, classB QP, AV
FCC 47 CFR Part 15, Subpart B, Class B
MTBF >50,000 小時(Telcordia SR-332, Issue 3) @ 35°C 環境溫度
環境條件 工作/儲存溫度 0 °C to 55 °C /-40 °C to +70 °C
外觀尺寸(W x H x D) 無角度
有角度		 446 mm x 88 mm x 570 mm
482 mm x 88 mm x 595 mm
重量   12 kg (包含鍵盤)
