ABTEC 音頻分析儀/聲學測試系統

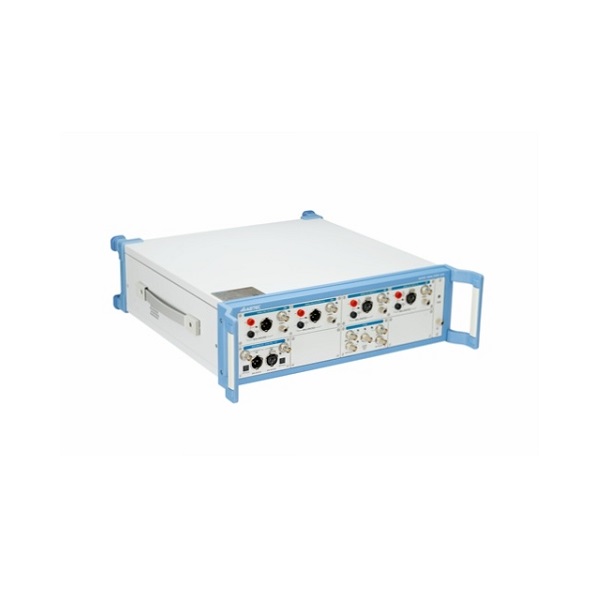

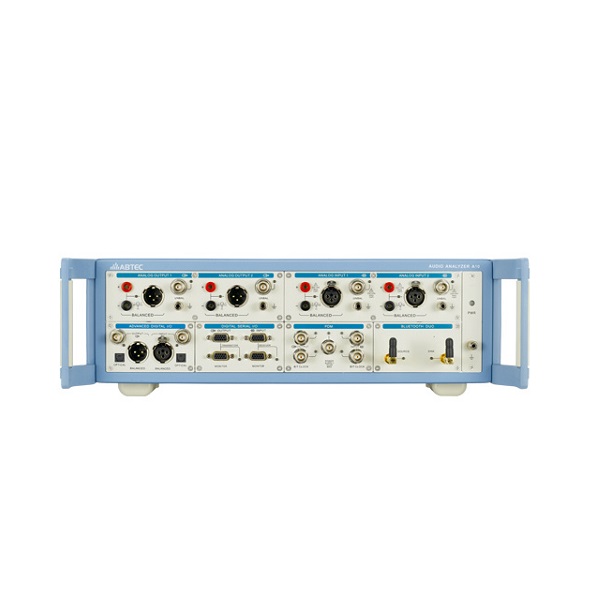

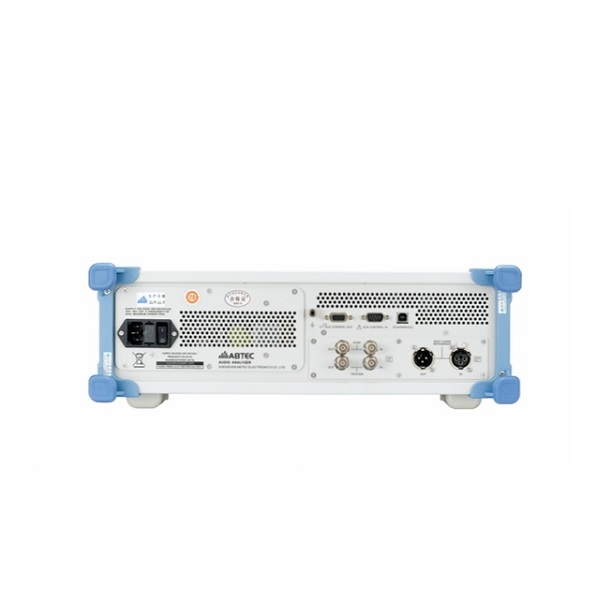

音頻分析儀A10
ABTEC 愛普泰科- 特點
- 完全對應AP公司APx555音訊分析儀
- 標配支援SPDIF/TOSLINK/AES/EBU數位介面，可產生進階損害訊號
- 標配支援進階主時鐘(AMC)模組，用來同步並提供抖動訊號的產生與分析
- 支援BT/HDMI/I2S/PDM等數位介面擴充
- 免程式碼的自動化及全面API介面
- 支援LabVIEW, VB.NET, C#.NET, Python
- 支援Dolby&DTS數位串流播放
- 通用軟體平台，產生多種格式的報表與圖片，容易分享
- 多模式使用者介面，支援序列與工作台模式
- 為擴大機設計人員量身訂做，自動測量連續最大和峰值最大輸出/DIM/CMRR等
介紹
A10是目前性能優功能全的類比雙通道音訊分析儀，完全對應AP公司APx555，具有高性能正弦訊號產生器與分析儀，可產生高達204kHz的正弦訊號以及小於-120 dB的系統殘餘THD+N，超過1MHz的測試頻寬，AMC支援全部數位介面(ADIO/BT/I2S/HD/CFSMPDS版本的電子開發設備。| 型號 | A10 | |||||
|---|---|---|---|---|---|---|
| 系統效能 | 殘餘THD+N(22kHz BW)：-117 dB，典型<-120 dB(1kHz，2.0V) | |||||
| 訊號源指標 | ||||||
| 正弦訊號頻率範圍 | DAC：0.001 Hz - 80 kHz，Analog：5 Hz - 204 kHz | |||||
| 頻率精度 | DAC : 3ppm，Analog (Precision Tune) : 30ppm | |||||
| IMD測試訊號 | SMPTE, MOD, DFD, DIM | |||||
| 最大輸出幅度(平衡) | 26.66 Vrms | |||||
| 幅度精度(1kHz) | ±0.03 dB | |||||
| 平坦度(20Hz- 20kHz) | ±0.008 dB | |||||
| 類比輸出配置 | 平衡& 非平衡 | |||||
| 最大數位輸出取樣率 | 216 kHz | |||||
| 採樣精度 | 3ppm | |||||
| 位數 | 8-24 bit | |||||
| Dolby/dts 訊號源 | Yes (預編碼檔) | |||||
| 分析儀指標 | ||||||
| 最大額定輸入電壓 | 300Vrms | |||||
| 最大頻寬 | 1MHz | |||||
| IMD測試功能 | SMPTE，MOD，DFD，DIM | |||||
| 幅度精度(1kHz) | ±0.03dB | |||||
| 幅度平坦度(20Hz- 20kHz) | ±0.008dB | |||||
| 殘餘輸入噪音 | 1.0 uV | |||||
| 獨立諧波分析儀 | d2-d10 | |||||
| 最大FFT長度 | 1.2M點 | |||||
| DC電壓測量 | ||||||
| 產品尺寸 | ||||||
| 尺寸(寬x深x高) | 480mm x 522mm x 153mm | |||||
| 重量 | 9.0kg±0.1kg | |||||
| 工作電壓(AC) | 220V,50Hz/100V-240V,50Hz-60Hz | |||||
