介紹

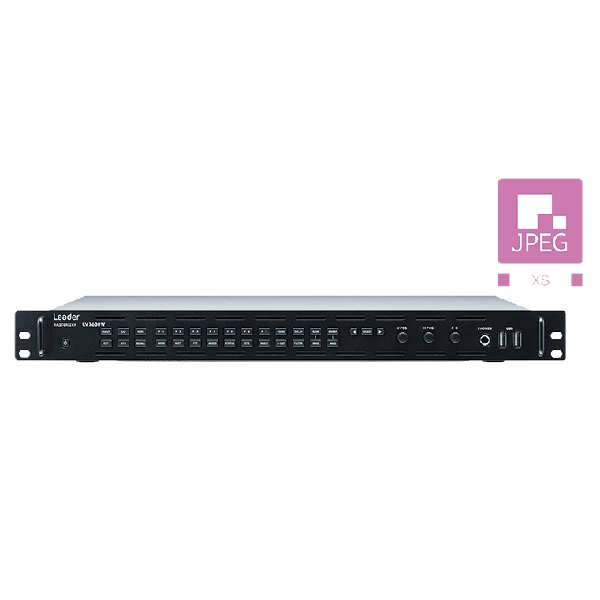

與 LV7600 一樣，LV7600W 是一種混合型光柵化器，支援 4K/HD/SD-SDI 訊號和 HD/SD IP 訊號。 這是具有與 1U 全機架外殼中的 LV5600W 波形監視器相同功能的光柵化器。 利用WebRTC技術，我們實現了即時顯示和完全控制。 影像訊號波形、向量、圖片和眼圖顯示可以對每個視訊訊號進行測量和品質控制，狀態顯示可讓您使用事件日誌和長期圖表檢查各種錯誤的狀態和系統穩定性。 音頻訊號相容於透過SDI或IP數位複用的音頻訊號，以及外部輸入的數位/類比音頻訊號，並可顯示電平、李薩如(Lissajous)圖、狀態等。 您可以從眾多選項中選擇所需的功能。| 型號 | LV7600W | |||||
|---|---|---|---|---|---|---|
| WebRTC | 即時顯示與完全控制 | |||||
| 支援多種訊號輸入 | 支援SD-SDI、HD-SDI、3G-SDI、6G-SDI、12G-SDI 單鏈路、3G-SDI 雙鏈路/四鏈路、HD-SDI 四鏈路、10G/25G IP（VIDEO OVER IP）訊號 | |||||
| 可自訂的佈局 | 影像訊號波形、向量波形、輸入訊號圖片等各種項目可以按照您選擇的任何位置和大小自由佈局。 | |||||
| SDI 訊號產生功能 | 支援HD-SDI至12G-SDI的SDI訊號產生功能 | |||||
| IP測試訊號產生功能 | 支援 IP 傳輸標準 (SMPTE ST 2110-20/30/31/40)，並產生 HD 和 4K (3840 x 2160) 測試圖案 | |||||
| JPEG XS | 分析 SMPTE ST 2110-22 (JPEG XS) 串流，解碼 HD 和 4K。 | |||||
| HDR | 允許監控 HDR 訊號電平，並在考慮 OOTF 的顯示器上以假定亮度 (cd/m2) 進行電平管理 | |||||
| 訊號雜訊比測量功能 | 測量輸入 SDI 訊號的亮度訊號或 RGB 訊號中包含的影像雜訊。 | |||||
| 3D-LUT功能 | 透過存入3D-LUT的cube文件，即時變換3D-LUT，支援各種測試及轉換輸出。 另外，也支援HDR和BT2020變換。 (需SER23選配件) |
|||||
| 支援全範圍的 SDR | 針對波形，向量，CIE，直方圖，CineLite，CineZone，以及全範圍 DPX 和 TIFF 檔案擷取 | |||||
| 支援False Color顯示 | 透過影像裡追加False Color顯示，高亮度，膚色，18%Gray，黑層次一目了然。 | |||||
