LV5600 SDI波形監測儀

Leader リーダー電子株式会社

特點: 支援多種訊號輸入; 卓越的操作性; 可自訂的佈局; SDI 訊號產生功能; IP測試訊號產生功能; JPEG XS對應; HDR; 訊號雜訊比測量功能; 3D-LUT功能; 支援全範圍的 SDR; 支援False Color顯示

介紹

LV5600是支援4K/HD/SD-SDI訊號和4K/HD/SD的IP訊號的綜合波形監側儀。影像訊號是透過影像訊號波形顯示、向量顯示、圖像顯示、眼圖顯示來進行各種影像訊號的測量以及品質管理。在狀態顯示中各類錯誤碼狀況和系統穩定性可以透過Event Log和長時間記錄的圖表中確認。音頻訊號支援被SDI和IP訊號疊加的數位音頻訊號以及由外部輸入的數位/類比音頻訊號，可以進行電平顯示、李沙育(Lissajous)顯示、狀態顯示、響度顯示等。可以從豐富多樣的選件中挑選所需的功能。

加入詢問車 (0)

型號	LV5600
支援多種訊號輸入	支援SD-SDI, HD-SDI, 3G-SDI, 6G-SDI, 12G-SDI單鏈路、3G-SDI雙鏈路/4鏈路、HD-SDI 4鏈路、10G/25G IP(VIDEO OVER IP)訊號

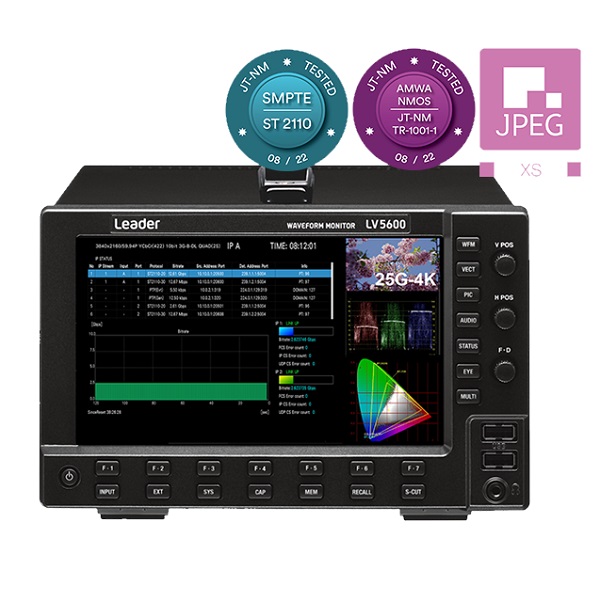

卓越的操作性	採用具有觸控功能的7吋FHD顯示螢幕
可自訂的佈局	可對輸入的影像訊號波形、向量波形、輸入訊號的圖片等各類項目依喜好的尺寸在任意位置上進行自由設計佈局
SDI 訊號產生功能	支援HD-SDI至12G-SDI的SDI訊號產生功能
IP測試訊號產生功能	支援 IP 傳輸標準 (SMPTE ST 2110-20/30/31/40)，並產生 HD 和 4K (3840 x 2160) 測試圖案
JPEG XS	分析 SMPTE ST 2110-22 (JPEG XS) 串流，解碼 HD 和 4K。
HDR	允許監控 HDR 訊號電平，並在考慮 OOTF 的顯示器上以假定亮度 (Nits) 進行電平管理
訊號雜訊比測量功能	測量輸入 SDI 訊號的亮度訊號或 RGB 訊號中包含的影像雜訊。支援4K/12G/6G/3G/HD/SD攝影機
3D-LUT功能	透過存入3D-LUT的cube文件，即時變換3D-LUT，支援各種測試及轉換輸出。另外，也支援HDR和BT2020變換。 (需SER23選配件)
支援全範圍的 SDR	針對波形，向量，CIE，直方圖，CineLite，CineZone，以及全範圍 DPX 和 TIFF 檔案擷取
支援False Color顯示	透過影像裡追加False Color顯示，高亮度，膚色，18%Gray，黑層次一目了然。
