微型橋接式轉換器 Bridge M Series ( Micro Type Converter )

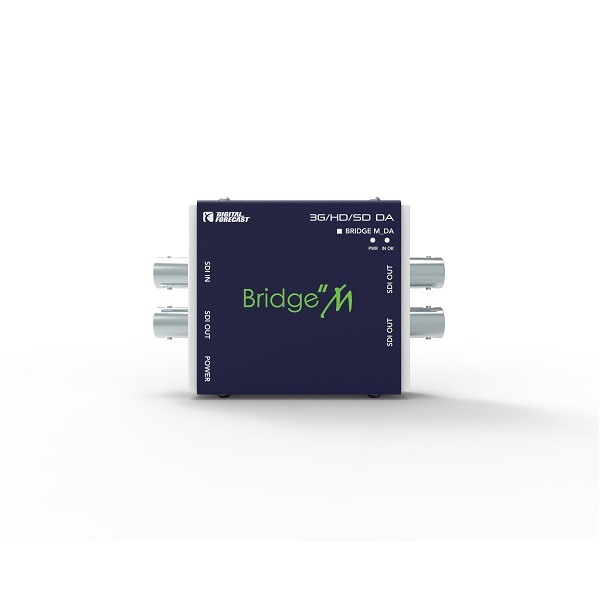

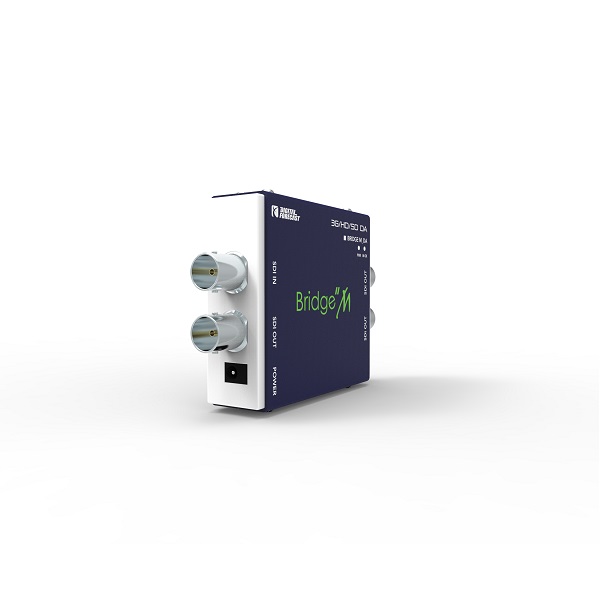

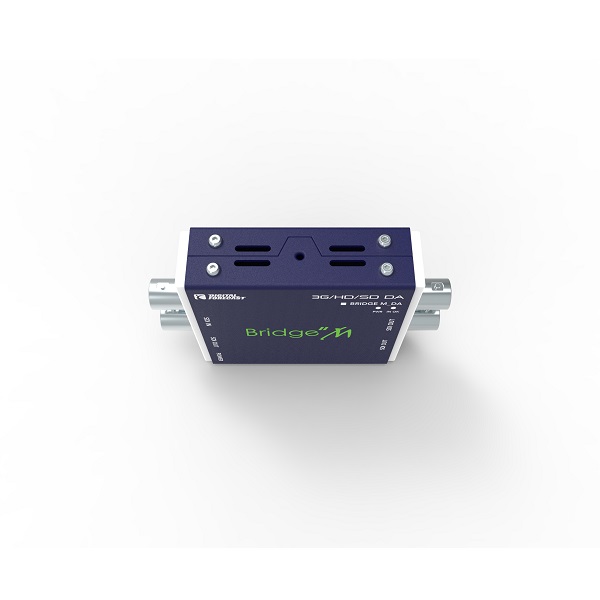

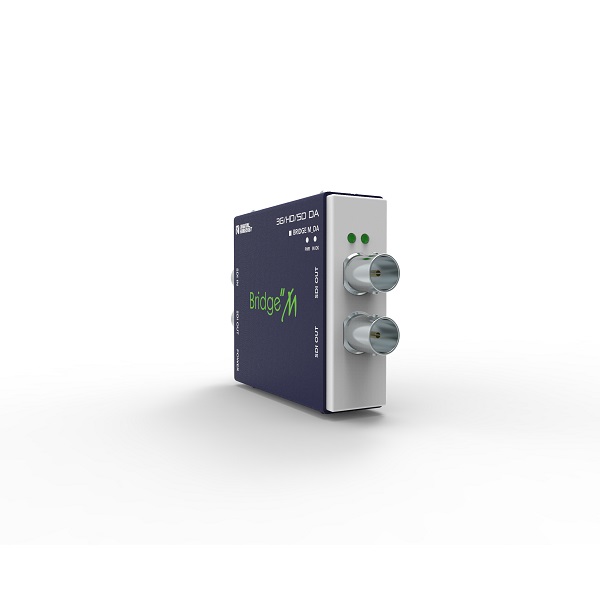

Bridge M_DA 3G/HD/SD DA
Digital Forecast- 特點
- HD/SDI 分配擴大機
- 內建電纜等化器和時脈重整器( Re-clocker)
- 傳輸距離最遠可達 100 公尺 (HD 等級)，傳輸距離最遠可達 60 公尺 (3G 等級)
- 1 HD/SDI 輸入 ( SD/HD/3G 所有標準格式)
- 3 HD-SDI 輸出 ( SD/HD/3G 所有標準格式)
- 12V DC 電源供應器 （工作電壓範圍：7 ~ 17V DC）
介紹
Bridge M_DA 是分配SDI SMPTE標準訊號的設備。其支援最高1080p60的格式。此外，還內建時脈重整器( Re-clocking)和等化器，可用作中繼訊號的裝置。| 型號 | Bridge M_DA | |||||
|---|---|---|---|---|---|---|
| 外觀尺寸（寬x深x高）mm | 68 x 59.2 x 20 (mm) | |||||
| 重量 | 90g | |||||
| 電源等級 | 12 VDC | |||||
| 功耗 | 3.0 瓦特 Watts (最大 : 4 瓦特 Watts) | |||||
| 工作溫度 | -20℃ ~ 70℃ | |||||
| 濕度 | 0 to 95% RH, 無凝結 | |||||
| 資料傳輸率 | 3 Gbps | |||||
| 信號位準 | 800mVp-p +/- 50m | |||||

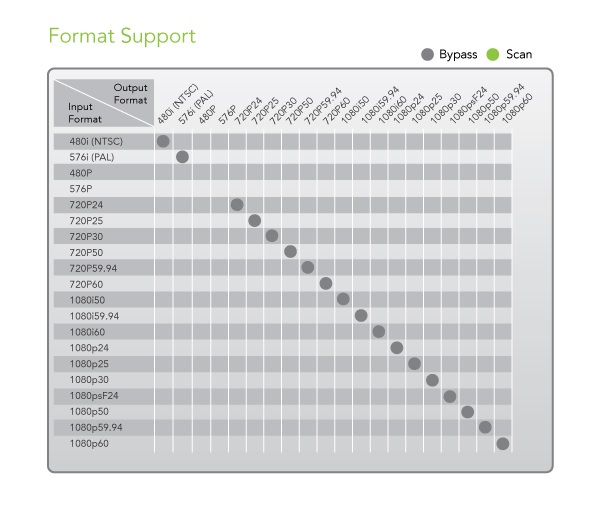

| 數位影像規格 | ||||||
|---|---|---|---|---|---|---|
| 支援多速率 SDI 格式 | ||||||
| SMPTE 125M | NTSC (480i 59.94), PAL (576i 50) | |||||
| SMPTE 296M | 720p (60/59.94/50) | |||||
| SMPTE-274M,SMPTE-292M | 1080i (60/59.94/50) 1080p (30/29.97/25/24/23.98) |
|||||
| SMPTE-424M | 1080p (60/59.94) 3G | |||||
 |
